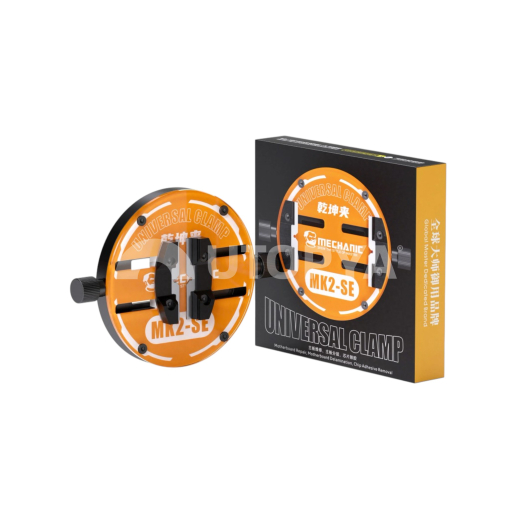

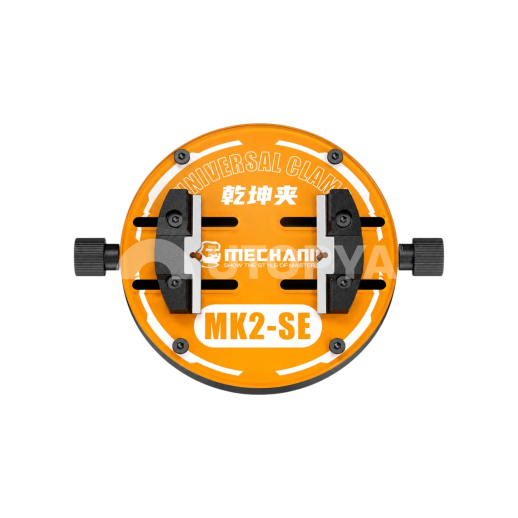

Support de Réparation Carte Mère Universel Double Axe MECHANIC MK2 SE

Description

Le support de réparation de carte mère MECHANIC MK2 SE (Édition Spéciale) est un outillage d'atelier haut de gamme spécifiquement calibré pour les techniciens professionnels en micro-soudure et en électronique B2B. Conçu pour stabiliser les circuits imprimés lors des opérations critiques de rebillage de puces, de remplacement d'IC et de séparation de cartes mères multicouches, cet appareil élimine le fléchissement mécanique et les vibrations thermiques. Sa configuration lourde offre une assise inébranlable sous les objectifs de microscopes de laboratoire.

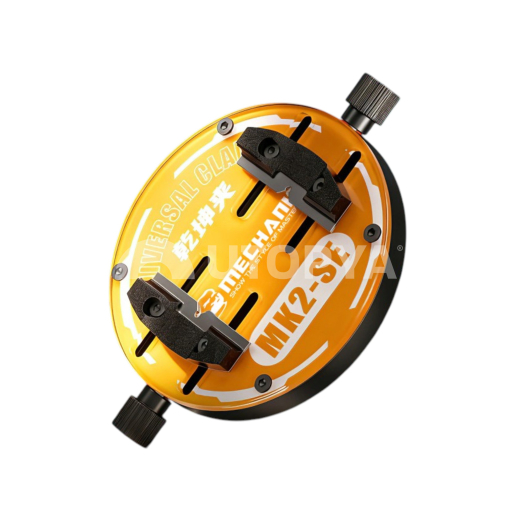

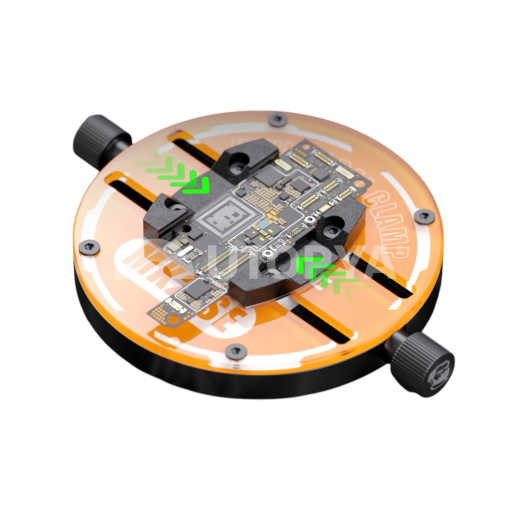

Ce gabarit se distingue par son architecture avancée à double axe indépendant, pilotée par un filetage mécanique hélicoïdal en acier inoxydable. Ce dispositif permet d'ajuster séparément et au micron près les mâchoires de serrage afin d'immobiliser deux éléments en même temps, comme une carte mère de smartphone et son processeur à dégommer. Les zones de maintien sont constituées de blocs de pierre synthétique nano-composite capables d'endurer une exposition directe aux flux d'air chaud jusqu'à une température limite de 500 °C, agissant comme un bouclier thermique passif qui protège les composants adjacents d'un dessoudage accidentel.

L'ergonomie des mâchoires bénéficie d'une conception à fentes asymétriques et triangulaires inversées, spécialement étudiée pour mordre fermement les contours irréguliers, les angles et les biseaux des PCB modernes sans écraser les micro-composants montés en surface (SMD). La base en acier massif intègre des patins en caoutchouc de silicone à haute adhérence qui absorbent l'énergie cinétique induite par l'utilisation de tresses à dessouder ou de scalpels de grattage de résine époxy.

Caractéristiques techniques

• Référence constructeur : MK2 SE (Double-Axis Special Edition Fixture)
• Technologie / Matériau : Châssis en acier lesté, glissières inoxydables et surfaces de contact en pierre synthétique haute température
• Compatibilité : Universelle (Cartes mères iPhone, Samsung, Huawei, puces IC de type CPU, NAND, disques flash, circuits asymétriques)
• Dimensions : Environ 150 mm x 87 mm x 24 mm (Optimisé pour l'espace de travail sous microscope)
• Poids : ~325 g (Châssis lourd anti-dérapant)
• Alimentation / Normes : Fixation mécanique passive sans alimentation électrique / Conforme aux exigences ESD-Safe (Antistatique)
• Type de serrage : Double arbre à vis sans fin micrométrique avec boutons rotatifs moletés en métal
• Résistance thermique : Tolérance thermique certifiée jusqu'à 500 °C

Conseil d'Atelier & Usage

Pour assurer la fluidité à long terme des arbres filetés, appliquez périodiquement une micro-goutte d'huile de silicone haute température sur les vis sans fin du support, puis faites coulisser les mâchoires sur toute leur course. Lors du nettoyage des résidus de colle ou de flux de soudure (colophane) incrustés dans les encoches en pierre synthétique, utilisez exclusivement de l'alcool isopropylique à 99% associé à une brosse à poils durs en nylon ou en laiton fin. Évitez les chocs directs avec des outils tranchants sur la pierre synthétique qui, bien qu'extrêmement dure et résistante à la chaleur, possède une structure cristalline sensible aux impacts mécaniques violents.
