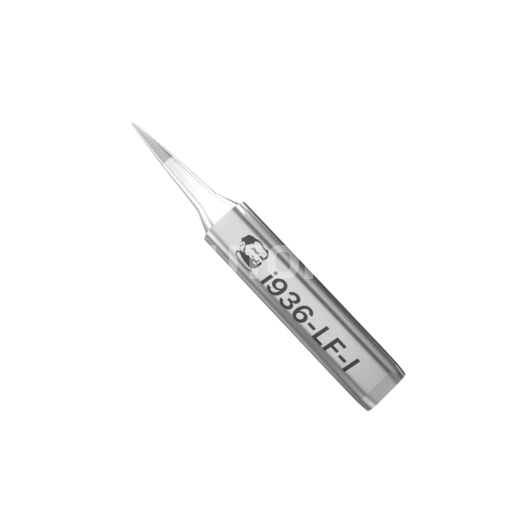

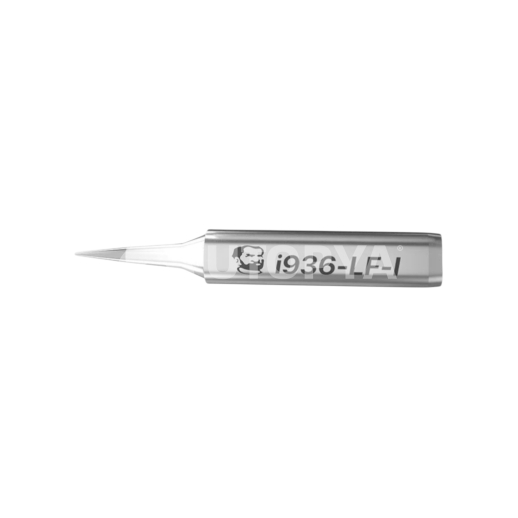

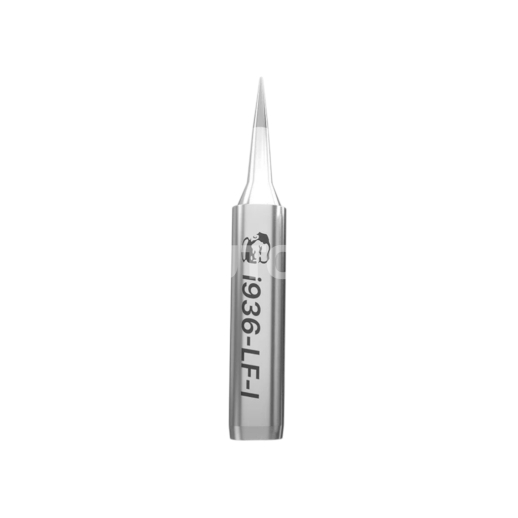

Punta per Saldatura di Precisione MECHANIC I936-IF-I (Punta Dritta)

Descrizione

La punta MECHANIC I936-IF-I appartiene alla serie "IF" (Industrial Fine), una gamma di utensili per saldatura ottimizzata per la riparazione elettronica di alta precisione. Questo modello si caratterizza per una punta dritta estremamente affusolata, simile a un ago, indispensabile per i tecnici che intervengono su schede madri di smartphone ad alta densità. La sua geometria permette un'applicazione termica localizzata su componenti SMD di dimensioni 0201 o 01005, limitando così i rischi di ponti di stagno accidentali sui componenti limitrofi.

Da un punto di vista tecnico, la serie IF beneficia di un rigoroso processo di fabbricazione. Il corpo della punta è costituito da rame puro privo di ossigeno, selezionato per la sua superiore conducibilità termica, protetto da un rivestimento multistrato ad alta densità. Questa placcatura specifica assicura una maggiore protezione contro l'erosione chimica provocata dai flussanti di saldatura moderni e previene la "pietrificazione" (ossidazione nera) della punta. La finitura dell'estremità è lucidata meccanicamente per garantire una bagnabilità immediata e una ritenzione ottimale della lega saldante.

Progettata per essere montata su saldatori di tipo 936, questa punta è particolarmente efficace per le operazioni di "Jumpering" (ponticellamento di piste) e la riparazione di connettori FPC. La sua rigidità assiale permette al tecnico di esercitare una pressione leggera e precisa, necessaria durante la delicata rimozione della vernice epossidica sulle piste interne del PCB senza danneggiare gli strati inferiori.

Caratteristiche tecniche

• Riferimento produttore: I936-IF-I (Serie Industrial Fine)
• Tecnologia / Materiale: Rame OFC con rivestimento multistrato Premium
• Tipo di punta: Dritta ultra-fine (Tipo I)
• Diametro punta: 0.1mm - 0.15mm
• Compatibilità: Stazioni saldanti standard 936 / 937 / 969 / 900M
• Dimensioni: Diametro interno 4.0mm / Esterno 6.0mm
• Trattamento: Lead-free (Senza piombo) e ESD Safe
• Utilizzo: Micro-saldatura, ricostruzione piste, posizionamento componenti SMD

Consiglio d'Officina & Utilizzo

La serie IF-I è estremamente sottile; la punta è quindi fragile di fronte agli urti meccanici. Per evitare che l'estremità si pieghi, non utilizzare mai questa punta come leva. A causa della sua bassa massa termica sulla punta, si raccomanda una temperatura della stazione impostata tra 350°C e 375°C per compensare la rapida dissipazione durante il contatto con la saldatura senza piombo. Per la manutenzione, utilizzare un riattivatore di punta (Tip Refresher) non appena la punta non trattiene più lo stagno, ed evitare di lasciare il saldatore acceso ad alta temperatura senza un utilizzo prolungato.
